电镀生产线传动及自动化控制系统

电镀生产线上位控制系统采用Wonderware公司INTOUCH组态软件，出入口操作台采用SIEMEN公司TP270系列触摸屏。

传动系统采用SIEMENS 公司6SE70交流变频装置。电镀电源采用2台DC36V/8000A主镀电源和1台DC36V/4000A补镀电源整流装置。

生产线交流传动设备由1/2号开卷机，1~4号张力辊、入口活套、出口活套、1~3号导电辊以及电镀电源和其他辅助设备组成。

生产线满足活套段恒张力/自动充放套，工艺段恒张力，电解电流随工艺目标参数改变自动控制的要求，并提供电力检测功能，为用户成本控制提供依据。

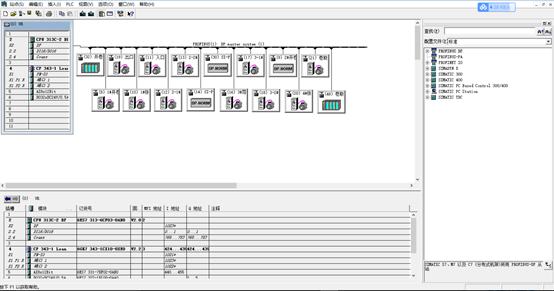

硬件组态：

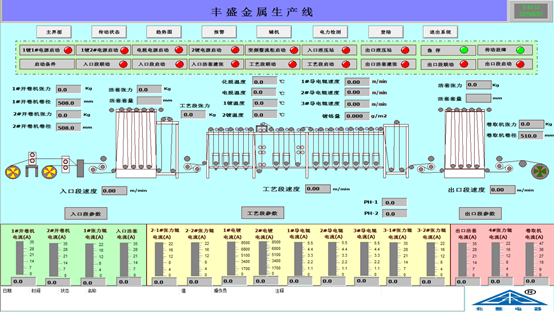

生产线主画面：

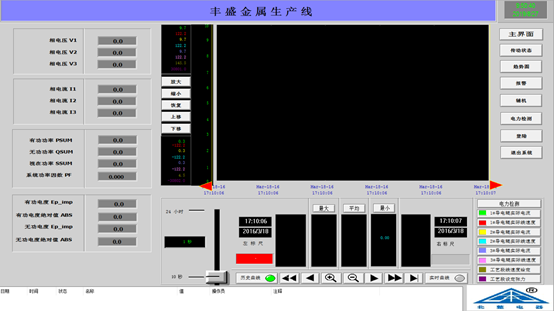

电力检测画面
