北京交通大学电气工程学院JDA75KW/1950V直流电源柜

    JDA75KW/1950V直流电源柜是北京交通大学高铁动力系统实验设备的重要组成设备，

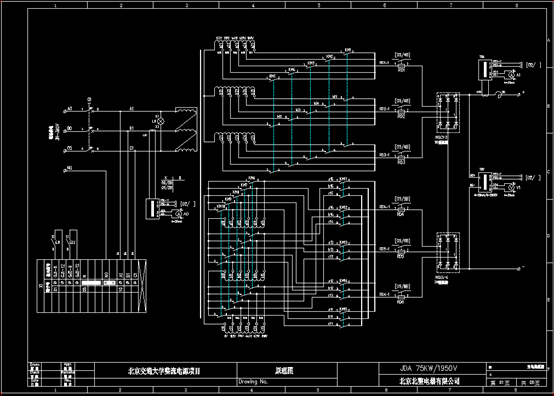

由整流变压器、整流电路、平波电抗器、过流保护电路，继电电路等组成。

    设备采用12脉波整流，输出纹波系数小于5%，有效的保障了供电电网的安全运行。并通过切换整流变压器二次侧供电电压，实现整流电压的多档控制

技术参数

1、  额定工作电压 380V

2、  额定功率 75KW

3、  额定频率 50Hz

4、  额定输出电压及负载能力

JDA75KW/1950V直流电源长期可靠、稳定地在上述电压等级所对应地额定负载条件下工作。

并保证操作人员的安全，便于操作、维护、巡视、维修和试验。
